Nem szőtt szövetgyártó gépek és üvegfeldolgozó berendezések útmutatója

A modern ipari gyártás két pillére

A nem szőtt szövetgyártó gépek és az üvegfeldolgozó berendezések az ipari gépek két műszakilag legigényesebb szegmensét képviselik. Mindkét kategória nagy volumenű globális iparágakat szolgál ki – az egyik oldalon a textil- és higiéniai gyártás, a másik oldalon az építőipar és az építészeti üvegezés –, és mindkettő megköveteli az anyagtulajdonságok, a gyártási sebesség és a késztermék minőségének pontos ellenőrzését.

Annak ellenére, hogy különböző szektorokat szolgálnak ki, mindkét géptípus kiválasztási kritériumai hasonló logikát követnek: a gyártási folyamat megértése, a berendezések képességeinek a kimeneti követelményekhez való hozzáigazítása és a hosszú távú működési költségek elszámolása. Ez az útmutató mindkét kategória legfontosabb géptípusait, műszaki paramétereit és kiválasztási tényezőit tartalmazza.

Hogyan a Nem szőtt szövetgyártó gép Működik

A nem szőtt szövetgyártó gép szálak mechanikai, termikus vagy kémiai úton történő összeragasztásával vagy összekapcsolásával állít elő szövetet – szövés vagy kötés nélkül. Az eredmény egy lapszerű anyag, amelynek tulajdonságait (szilárdsága, áteresztőképessége, puhasága és vastagsága) közvetlenül a gyártási módszer és az alapanyag-választás szabályozza.

A három domináns gyártási technológia mindegyike más típusú gépet használ:

Spunbond nem szőtt gépek

A fonott kötésű vonalak olvadt polimert (jellemzően polipropilént vagy poliésztert) extrudálnak fonógyűrűkön keresztül, hogy folytonos szálakat képezzenek, amelyeket azután szállítószalagra fektetnek és termikusan kötnek össze. Az eljárás gyors, folyamatos, és tartós szövetet állít elő, amelyet orvosi köpenyekhez, mezőgazdasági huzatokhoz, geotextíliákhoz és higiéniai termékekhez használnak. A gyártási sebesség a modern spunbond vonalakon eléri 400-600 méter percenként , 10 és 150 gsm között állítható szövettömeggel (gsm) az alkalmazástól függően.

Olvadva fújt nem szőtt gépek

Az olvadékfúvás technológia nagy sebességű forró levegőt használ az extrudált polimer mikroszálakká történő gyengítésére, így 1-5 mikron szálátmérőjű szövetet állít elő. Ez az ultrafinom szerkezet az olvadékfúvott szövet kivételes szűrési hatékonyságát biztosítja, így ez az N95 légzőkészülékek, sebészeti maszkok, valamint levegő- és folyadékszűrő közegek magrétege. Az olvadékfúvott vonalak lassabban futnak, mint a spunbond – jellemzően 10-60 méter/perc –, de az így kapott szövet lényegesen magasabb piaci értéket képvisel.

Tűlyukasztó és fűzőgépek

A tűlyukasztógépek szögestűk segítségével mechanikusan összefonják a rostszöveteket, így sűrű, tartós szöveteket állítanak elő az autók belső tereiben, padlóburkolatban és szűrésben. A spunlace (hydroentanglement) gépek nagynyomású vízsugarat használnak a szálak megkötésére, így puha, textilszerű szövetet készítenek, amelyet széles körben használnak nedves törlőkendőben, orvosi kötszerekben és kozmetikai betétekben. Mindkét technológia vágott szálakat dolgoz fel, nem pedig folytonos szálakat, és sokoldalúbb a nyersanyagbevitel szempontjából.

Főbb műszaki paraméterek a nem szőtt szövetgyártó gép kiválasztásakor

A gép specifikációinak és a gyártási követelményeknek való megfeleltetése kritikus fontosságú. A következő paraméterek határozzák meg a gép teljesítményét, és ezeket a beszerzés előtt meg kell erősíteni:

• Munkaszélesség: A gép által gyártható effektív szövetszélesség jellemzően 1,6 méter és 4,2 méter között van az ipari fonott vonalak esetében. A szélesebb gépek növelik a teljesítményt, de nagyobb tőkebefektetést és létesítményi lábnyomot igényelnek.
• Szövet súlytartomány (gsm): Az a minimális és maximális gramm/négyzetméter, amelyet a vonal képes előállítani, miközben az egyenletes minőséget megőrzi. A szélesebb gsm-tartomány nagyobb rugalmasságot biztosít a termék számára.
• Gyártási sebesség: Maximális vezetéksebesség méter/percben, amely közvetlenül meghatározza az éves kimeneti kapacitást a munkaszélességgel és az üzemidővel kombinálva.
• Nyersanyag kompatibilitás: Függetlenül attól, hogy a gép támogatja-e a polipropilént (PP), a polietilént (PE), a poliésztert (PET), a biopolimereket vagy az újrahasznosított szálakat. Az alapanyagok rugalmassága csökkenti az ellátási lánc kockázatát.
• Ragasztási módszer: A termikus kalanderezés, a levegőn keresztül történő kötés, az ultrahangos kötés vagy a kémiai kötés – mindegyik különböző szöveti tapintást és mechanikai tulajdonságokat eredményez.
• Automatizálási és vezérlőrendszerek: PLC-alapú vezérlés HMI interfésszel, automatikus feszültségszabályozás, alaptömeg-figyelés és hibaérzékelő rendszerek csökkentik a kezelői hibákat és a pazarlást a nagy sebességű gyártás során.

Áttekintése Üvegfeldolgozó berendezések Kategóriák

Az üvegfeldolgozó berendezések a nyers síküveg építőipari, autóipari, napenergia- és speciális alkalmazások késztermékké történő átalakítására használt gépek széles körét ölelik fel. A nem szövött gyártástól eltérően, amely lineáris folyamatot követ a polimertől a szövetig, az üvegfeldolgozás gyakran több független gépkategóriát foglal magában, amelyek a végtermék specifikációjától függően különböző sorrendben kombinálhatók.

Üvegvágó gépek

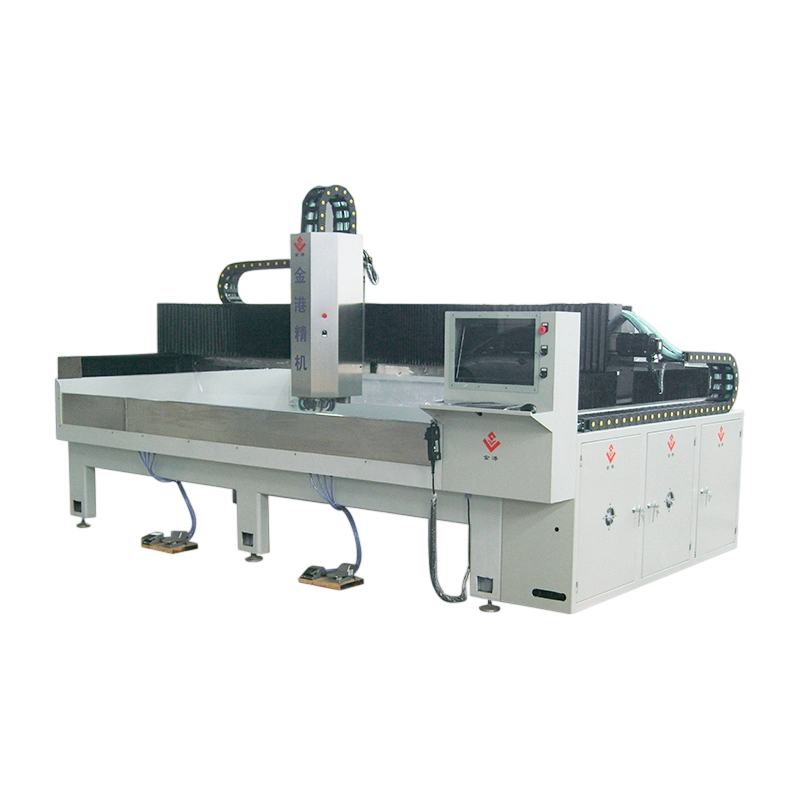

Az automatizált üvegvágóasztalok gyémánt vagy keményfém vágókorongokat használnak az üvegfelület megrajzolásához, ami után az ellenőrzött törés pontos méretekre választja szét az üvegtáblát. A CNC-vezérlésű vágóasztalok optimalizálhatják a vágási mintákat egy szabványos üveglapon (általában 3210 x 2250 mm vagy nagyméretű 6000 x 3210 mm), hogy minimalizálják az anyagpazarlást, a modern rendszereken plusz-mínusz 0,1 mm-es vágási pontossággal. Egyes sorok egyetlen cellában integrálják az automatikus betöltést, vágást és válogatást.

Üvegélező és csiszológépek

Vágás után a nyers üveg élei élesek és szerkezetileg sérülékenyek. A szegélyezőgépek gyémánt csiszolókorongokat használnak lapos, ferde, ceruzával polírozott vagy élprofilok előállításához. Az egyorsós gépek kis volumenű vagy speciális munkákat végeznek, míg a kétélű gépek mindkét párhuzamos élt egyidejűleg, 1-5 méter/perc sebességgel dolgozzák meg, így alapfelszereltséggé válnak a nagy volumenű építészeti üveggyártásban.

Üveg temperáló kemencék

A temperáló (edző) kemencék körülbelül 620-680 Celsius-fokra melegítik fel az üveget, majd gyorsan kioltják nagynyomású levegősugarakkal. Ez nyomófeszültséget hoz létre a felületen és húzófeszültséget a magban, ami növeli a mechanikai szilárdságot négy-öt alkalommal az izzított üveghez képest, és biztonsági törésmintát (kis tompa töredékeket) eredményez, ha eltörik. Az edzett üveg használata kötelező olyan alkalmazásokban, mint a zuhanykabinok, üvegajtók, homlokzatok és autók oldalablakai. A kemence kapacitását a feldolgozható maximális üvegméret és a töltésenkénti ciklusidő határozza meg.

Szigetelőüveg (IG) gyártósorok

A szigetelőüvegek (dupla vagy háromrétegű üvegezésű) automatizált IG-sorokon szerelhetők össze, amelyek távtartó rudakat helyeznek el, az üreget argon- vagy kriptongázzal töltik meg, elsődleges és másodlagos tömítőanyagokat alkalmaznak, és az egységet a végső méretre préselik. A kész egység hőteljesítménye (U-értékben W/m2K-ban kifejezve) nagymértékben függ a gáztöltés és a tömítőanyag felvitel pontosságától, mindkettőt az IG vonali berendezés vezérli. A modern IG sorok műszakonként 200-400 darabot tudnak legyártani egy jól szervezett gyárban.

Üveg lamináló berendezések

A laminált biztonsági üveget úgy állítják elő, hogy két vagy több üvegtáblát PVB (polivinil-butiral), EVA vagy SGP közbenső réteggel ragasztanak hő és nyomás alatt. A laminálási folyamat egy elősajtolásból (réshengerből vagy vákuumzsákból) áll a levegő eltávolítására, majd egy autoklávozási ciklust 130-145 Celsius fokon és 10-14 bar nyomáson a teljes tapadás elérése érdekében. A laminált üveget szélvédőkben, tetőablakokban, szerkezeti üvegpadlókban és hurrikánálló homlokzatokban használják.

Megosztott beszerzési szempontok mindkét gépkategóriában

A beszállítók és a teljes birtoklási költség értékelése

Mindkét gépkategória esetében a vételár a teljes birtoklási költségnek csak egy részét képviseli a 10-15 éves élettartam alatt. A vevőknek a következő költségkomponenseket kell értékelniük a szállítók összehasonlításakor:

• Kibocsátási egységenkénti energiaköltség: A fajlagos energiafogyasztás (kWh/kg szövet vagy kWh/négyzetméter feldolgozott üveg) jelentősen eltér a gépgenerációk és a gyártók között. Az újabb gépek hővisszanyerő rendszerrel, változtatható frekvenciájú hajtásokkal és optimalizált légáramlási kialakítással 20-35 százalékkal csökkenthetik az energiaköltségeket a régebbi kivitelekhez képest.
• Fogyó- és pótalkatrészek ára: A nem szőtt gépekben használt fonólemezek és szerszámcsúcsok, valamint az üvegfeldolgozó berendezésekben a gyémánt csiszolókorongok és kemencehengerek nagy kopásállóságú alkatrészek, amelyek éves csereköltségei jelentősek. Ezen alkatrészek beszerzési elérhetőségét és átfutási idejét vásárlás előtt meg kell erősíteni.
• Tervezett leállások és karbantartási intervallumok: A termelési üzemidő közvetlenül meghatározza az éves bevételi kapacitást. A hosszabb átlagos meghibásodási idővel (MTBF) és rövidebb tervezett karbantartási időszakokkal rendelkező gépek jobb megtérülést kínálnak a folyamatos termelési környezetben.
• Üzembe helyezés és képzés: Az összetett gyártósorok helyszíni telepítési támogatást, kezelői képzést és folyamatoptimalizálási segítséget igényelnek. Az üzembe helyezési támogatás minősége és időtartama nagymértékben eltér a szállítók között, és azt szerződésben kell meghatározni.
• Frissítési és bővítési lehetőség: A moduláris gépkialakítások, amelyek lehetővé teszik a kapacitásbővítést vagy a termékskála bővítését teljes vonalcsere nélkül, jelentős előnyt jelentenek a piaci igények fejlődésével.

A beszállító jelenlegi ügyfelei által üzemeltetett meglévő létesítményekben tett referencialátogatások az egyik legmegbízhatóbb módja annak, hogy értékeljük a gépek valós teljesítményét, a kimeneti minőség állandóságát és a beszállító műszaki problémákra való reagálását az átadás után.
